51. 어라운드 뷰 모니터링 시스템(Around View Monitoring System)

자동차 사양시스템 2016.01.20 20:41 Posted by 자동차 전문 교육 자동차 역사가

51. 어라운드 뷰 모니터링 시스템(Around View Monitoring System, AVM)

차량 외부에 장착된 4대의 카메라가 주차공간과 주행공간을 모니터링하여 협소한 공간에서의 주차와 주행이 편리하도록 한 편의 사양

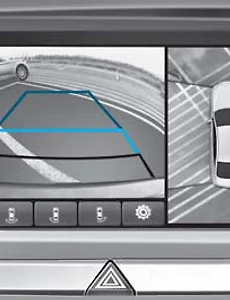

현대차 어라운드 뷰 모니터링 시스템(Around View Monitoring System)



50. 유기발광다이오드(AMOLED, 아몰레드) 롬미러 [자동차 사양]

자동차 사양시스템 2016.01.20 20:35 Posted by 자동차 전문 교육 자동차 역사가

50. 유기발광다이오드(AMOLED, 아몰레드) 롬미러 [자동차 사양]

 독일 아우디는 자사의 스포츠카인 `R8 이트론(e-tron)`에 삼성디스플레이의 아몰레드를 채택했다고 밝혔다. 특이한 점은 아몰레드 디스플레이가 차량의 룸미러(운전석과 조수석 사이에 달린 거울)를 전면 대체한다는 점이다.

2015년 말 출시 예정인 R8 이트론은 스포츠카인 만큼 공기 저항을 최소화하기 위해 유선형 디자인을 채택했다. 그러다 보니 자동차의 뒷면 유리창을 통해 뒷 시야를 확보하기가 쉽지 않은 구조다. 이때 삼성의 7.7인치 아몰레드가 룸미러의 대안으로 부상했다. 차량 후방에 설치된 초소형 카메라가 뒤쪽 영상을 실시간으로 촬영해 아몰레드 디스플레이에 전송해주면 운전자는 마치 백미러를 통해 후방을 살펴보는 것과 똑같은 효과를 얻는다. 특히 기존 룸미러보다 더 넓은 시야를 확보할 수 있다.

아우디는 LCD 패널이 아닌 아몰레드를 선택한 이유

△시속 200~300㎞를 넘나드는 극한의 주행 중에도 화면 끊김이 없이 반응속도가 빠름

△저전력으로 스스로 빛을 발산

△높은 명암비와 얇은 두께가 가능

능동형 유기발광 다이오드 적용으로 인한 자동차의 변화는

- 뒤 유리와 와이퍼을 없앨 수 있다

- 차량 뒷면의 디자인 자유도가 훨씬 증대 된다.

앞으로 많은 자동차 회사에서 디자인으로 인해 뒤 유리창을 통해 시야가 확보되지 않을 경우에 기존 롬 미러 대신에 우기 발광 다이오느(AMOLED, 알몰레드) 룸미러로 대체 될 전망이다.

그러나 이런 경우 해결과제는 오몰레드가 소비하는 차량 축전지의 전력을 최소화 해야 하며, 약간의 전기 와이어링이 복잡해지는 단점이 있다. 차량의 스마트화, IT화에 따라 많은 차량이 전자 디스플레이 룸 미러로 대체 될 것이다.

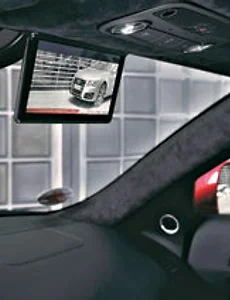

유기발광 다이오드(AMOLED, 아몰레드) 룸미러(아우디 이트론(e-tron))


49. 뒷자석 팽창형 안전벨트 에어백 [자동차 사양/시스템]

자동차 사양시스템 2016.01.19 20:39 Posted by 자동차 전문 교육 자동차 역사가

49. 뒷자석 팽창형 안전벨트 에어백 [자동차 사양/시스템]

포드가 안전벨트와 에어백을 결합해 세계 최초로 개발한 에어백 기술이다. 전면 혹은 측면에 충돌이 감지되면 특수하게 고안된 버클을 통해 압출가스가 배출되면서 안전벨트가 눈 깜짝할 사이에 부풀어 오른다. 팽창된 안전벨트는 충돌에 의한 충격을 흡수하고 그 영향을 최소화 함으로써 탑승자를 보호하고 목, 가슴, 머리 부상의 위험을 줄여 준다. 일반적인 안전벨트와 비교했을 때에도 탑승자 상체에 가해지는 압력을 분산시켜 더욱 안전하다. 팽창형 안전벨트는 몇 초 동안 부풀어 있는 상태를 유지하고 그 후에는 다시 원 상태로 돌아간다.

 대부분의 어린이 보호용 안전 좌석과도 함께 사용할 수 있어 부상 위험이 큰 어린이는 물론 노약자 안전에도 기여할 수 있다. 일반적인 안전벨트보다 좀 더 두툼한 느낌은 들지만 착용했을 때 불편할 정도는 아니다. 국내에는 2015년형 포드 몬데오(Mondeo)에 적용되었다.

포드 몬데오(Mondeo)에 적용된 뒷자석 팽창형 안전벨트 에어백

안전벨트 및 에어백에 대한 참고자료는 아래 링크를 참조 바랍니다.

2014/09/08 - [자동차 사양시스템] - 18. 에어백(Air Bag)

2015/10/22 - [자동차 학습/자동차 개발 및 설계] - 2. 스마트 에어백(Smart Airbag system) [자동차 전문 용어: 자동차 개발/자동차 안전]



48. 스마트 크루즈 컨트롤 시스템, 차간거리제어 시스템(SSC: Smart Cruise Control) 또는 지능형 자동 주행 시스템(Adaptive Cruise Control)  [자동차 사양/옵션]

전 속도 영역에서 거리센서를 이용하여 전방차량의 위치를 파악하여 적정한 차간거리를 제어하여 운전자의 운전 편의성을 증대시키는 시스템이다. 100m 이내의 앞차 속도와 거리를 센서로 받아 자차의 속도와 비교하여 자차의 속도에 따른 적정 거리를 유지해 주는 시스템이다.


47. ASB(Active Seat Belt)

자동차 사양시스템 2016.01.18 22:36 Posted by 자동차 전문 교육 자동차 역사가

47. ASB(Active Seat Belt)

1. 목 적

ASB는 전방 충돌이 예측되거나 급회전 등의 긴급상황 발생 시, 시트벨트에 장착된 구동 모터가 시트벨트를 미리 당기거나 순간적으로 잡아당겨 승객을 시트에 확실히 고정시키므로 충돌로 인한 승객의 상해를 최소화 하는 스마트한 안전시스템이다.

2. 예상 효과

- 차량 사고 위험 발생 이전 운전자에 경고, 전방 충돌 예측해 사고 발생 후 충돌상해 최소화

 - ECU 통합 설계 기술로 부품 개수 및 크기 저감, 전자파 오류방지, 진동대비 등 품질개선

 - 연구결과 목(Neck) 64%개선, 기타 상해는 최대 10∼20% 개선 효과

특히 ASB는 위험 발생 이전에 차량과 연동된 제동(SCC : 차간거리유지장치) 및 조향(LDWS : 차선유지장치) 부품 기능이 연쇄적으로 반응해, 긴급제동•회전 시 탑승자의 안전벨트를 강하게 조여 주는 것을 시작으로 운전자에게 경고하여 사고를 방지한다.



모비스 ASB(Active Seat Belt)

*출처 : 모비스 홈페이지



46. 스마트 후측방 경보장치(BSD)

자동차 사양시스템 2016.01.18 22:31 Posted by 자동차 전문 교육 자동차 역사가

46. 스마트 후측방 경보장치(BSD)

후방감지 레이더를 통해 사각지대 및 후방에서 고속으로 접근하는 차량을 인지해 경보해주는 ‘스마트 후측방 경보장치(BSD)



45. 현대자동차 i40 패들 시프트(Paddle shift) 사양 소개 [자동차 사양]


패들 시프트(Paddle shift)의 유래

보통 모터 스포츠 차량에서 0.01초의 변속 시간을 줄이기 위해서 차량의 기어 노브를 사용하지 않고 핸들에 두손을 잡은 상태에서 기어 변속이 가능한 사양입니다. 이것이 모토 스포츠를 걸쳐 점차 양산 사양에 적용된 것이 바로 패들 시프트(Paddle shift)입니다.


패들 시프트(Paddle shift)의 위치와 사용법

패들 시프트의 위치는 일반적으로 스티어링 휠을 양손으로 잡은 상태에서 조작할 수 있도록 스티어링 휠 바로 옆이나 주위에 있다. 주행 모드를 ‘스포츠 모드’로 변환한 후에 패들의 + 레버를 당기면 변속을 1속 올리고 –레버를 당기면 기어 변속을 1속 내리게 됩니다.


사진1. 현대차 i30 패들 시프트(Paddle shift)


패들 시프트(Paddle shift) 사용 이유와 장점!

일반적으로 자동 변속기 차량은 가속 시 엔진의 응답성이 수동변속기 대비 느리게 때문에 ‘스포츠 모드’로 변경 후에는 순간적인 가속이 가능하고, 스티어링 콘트롤이 용이해져 조향의 실수가 줄어 들고, 젖은 노면이나 미끄러운 눈길에서 엔진 브레이크 조작이 용이 하는 장점으로 인하여 특히 운전의 역동성을 즐기는 젊은이들에게 인기가 있는 사양입니다. 결론으로 말하면 운전의 역동성과 편이성을 동시에 제공해 주는 사양입니다.

44. D/N 롬미러 [자동차 사양/옵션]

자동차 사양시스템 2015.04.05 23:08 Posted by 자동차 전문 교육 자동차 역사가

44. D/N 롬미러 [자동차 사양/옵션]

롬미러 하단 레버를 밀면(Night 모드) 룸미러의 각도가 틀어져 눈부심 현상을 피할 수 있게 해주고, 레버를 당기면(Day 모드)각도가 원위치 되어 후방 상황을 잘 볼 수 있도록 해주는 방식이다. 최근에 주로 사용되는 ECM 룸미러는 미러 자체에서 전자적으로 빛을 분산시켜 눈부심을 방지해 주므로 각도를 바꿀 필요가 없어 더욱 편리하다.


43. HID 헤드램프(High Intensity Discharge) [자동차 사양/옵션]

자동차 사양시스템 2015.04.05 23:07 Posted by 자동차 전문 교육 자동차 역사가

43. HID 헤드램프(High Intensity Discharge)  [자동차 사양/옵션]

광도가 뛰어나고, 멀리까지 비출 수 있다는 장점이 있다. 또한 점등시간이 빠르고 할로겐 램프와 비교 시 전력 소모량이 적으며, 빛이 자연광인 태양광과 비슷해 눈에 피로감을 주지 않는다.


42. 무단변속기(CVT, Continuously Variable Transmission) [자동차 사양/옵션]

자동차 사양시스템 2015.04.04 16:35 Posted by 자동차 전문 교육 자동차 역사가

42. 무단변속기(CVT, Continuously Variable Transmission) [자동차 사양/옵션]

CVT는 연속적인 변속비 변경으로 엔진의 구동력과 연비가 제일 좋은 영역을 이용하기 때문에 동력성능 및 연비가 매우 우수하다. 출발 시에는 큰 구동력을 발휘하여 일반 자동변속기에 비해 힘이 좋고, 변속 충격이 없으며, 고속 주행 시에는 낮은 엔진 RPM을 사용하여 연비가 좋다.
